1. QLUE

  • 법 집행 기관, 수사관 및 컴플라이언스 전문가가 제작한 블록체인 거래 모니터링 및 시각화 플랫폼
  • 트랜잭션 ID의 기록 또는 암호화폐 주소의 위험 등급을 한 눈에 식별
  • 트랜잭션 검색을 수행하고 결과를 그래프 형태로 구축 가능
  • 생성한 그래프는 추출하여 공유하거나 케이스 형태로 저장 가능
  • 같은 집단끼리 그룹화하는 클러스터링 기능 제공
  • 확장성이 높은 eGraph와 개별 추적에 유용한 iGraph 제공

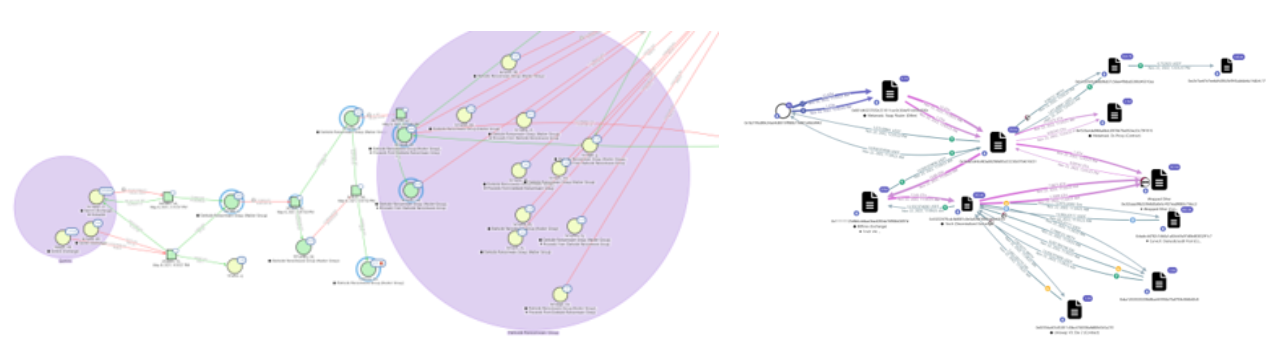

eGraph(좌), iGraph(우)

2. eGraph (Explorer Graph)

[그림 1] 주소 객체eGraph

eGraph에서 원 형태의 노드는 주소 객체를 의미한다.

  • 현재 표현된 트랜잭션 개수 / 해당 주소에 포함된 전체 트랜잭션 수
  • (노란색) 주소에서 발생한 트랜잭션이 모두 표현되지 않음
  • (초록색) 주소에서 발생한 트랜잭션이 모두 표현되었음​

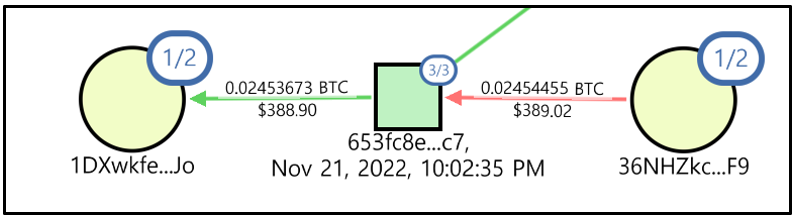

[그림 2] 트랜잭션 객체

eGraph에서 네모 형태의 노드는 트랜잭션 객체를 의미한다(Bitcoin의 경우).

  • n/m : 현재 표현된 링크 수 / 해당 트랜잭션에 포함된 전체 링크 수
  • (빨간색 화살표) 송신
  • (초록색 화살표) 수신​

[그림 3] 스마트 컨트랙트 객체

eGraph에서 문서 형태의 객체는 스마트 컨트랙트 객체를 의미한다(Ethereum의 경우).

  • n/m : 현재 표현된 코인 및 토큰 전송 트랜잭션 수 / 전체 코인 및 토큰 전송 트랜잭션 수
  • n/m📝 : 현재 표현된 Internal 트랜잭션 개수 / 전체 Internal 트랜잭션 개수

[그림 4] 주소 객체의 속성

주소 객체의 하단에는 주소를 비롯해서 엔티티와 플래그 속성이 표현된다. 또한 주소의 트랜잭션을 사용자가 확장했을 경우 [그림 4]와 같이 객체에 파란색 테두리가 생성된다. 테두리는 다시 없애거나 색을 변경할 수 있다.

  • ◆ Entitiy : 해당 지갑 주소를 제어할 수 있는 “기업 혹은 조직”
  • 🏴 Flag : 주소에 귀속될 수 있는 “활동”에 대한 설명
특정 Entity나 Flag가 주소 객체의 속성에 있다고 해서 해당 주소 객체가 꼭 그 Entity나 Flag와 관련된 것은 아닐 수 있다. 실제로 그 행위를 수행했거나 특정 집단에 속해있는 주소로부터 자금을 전달 받았을 때 해당 주소의 Entity 또는 Flag 속성을 부여받을 수 있기 때문이다.
예를 들어, A 주소가 실제로 랜섬웨어에 사용된 것으로 확인돼서 A의 Flag에 Ransomware가 부여되었을 때, A가 B 주소로 자금을 전송하면 B 주소가 실제로 랜섬웨어와 관련이 없더라도 B 주소에 Ransomware Flag가 부여될 수 있다.

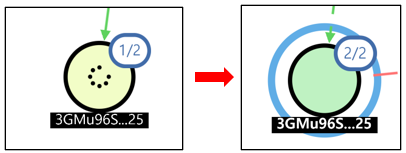

[그림 5] 주소 객체의 확장 중/후

확장이 덜 된 객체를 더블 클릭하면 추가로 트랜잭션을 표현해준다.​


이어지는 내용은 회사 블로그를 참고해주세요^^
